Detektor vakua GG 670

Detektor vakua GG 670

Měřící systém GG670 provádí detekci bez kontaktu mezi senzorem a víčkem. Hodí se pro zjištění přítomnosti vakua a/nebo chybění víčka na sklenicích, lahvích a konzervách naplněných potravinami a uzavřených běžnými, středními víčky Twist-Off, Deep Twist-Off, Pry-Twist, Pry-Off a Press-On.

Charakteristika

kapacita
až do 48.000 nádob/hod., max. rychlost pásu 50 m/min
aplikace
Víčka v rozsahu od min. Ø 32 mm, nádoby: Ø 28 – 200 mm, výška 30 – 300 mm

Výrobce stroje

UniMac – Gherri S.r.l.
UniMac – Gherri S.r.l.
Main Building
Strada Barco, nº4/G
Montecchio Emilia 42027 (RE)
Itálie
tel.:+39 0522 86 30 46
nicola.bolognesi@uni-mac.com
www.unimac-gherri.com
Detailní popis Aplikace Technická data Poptávkový formulář

Detailní popis

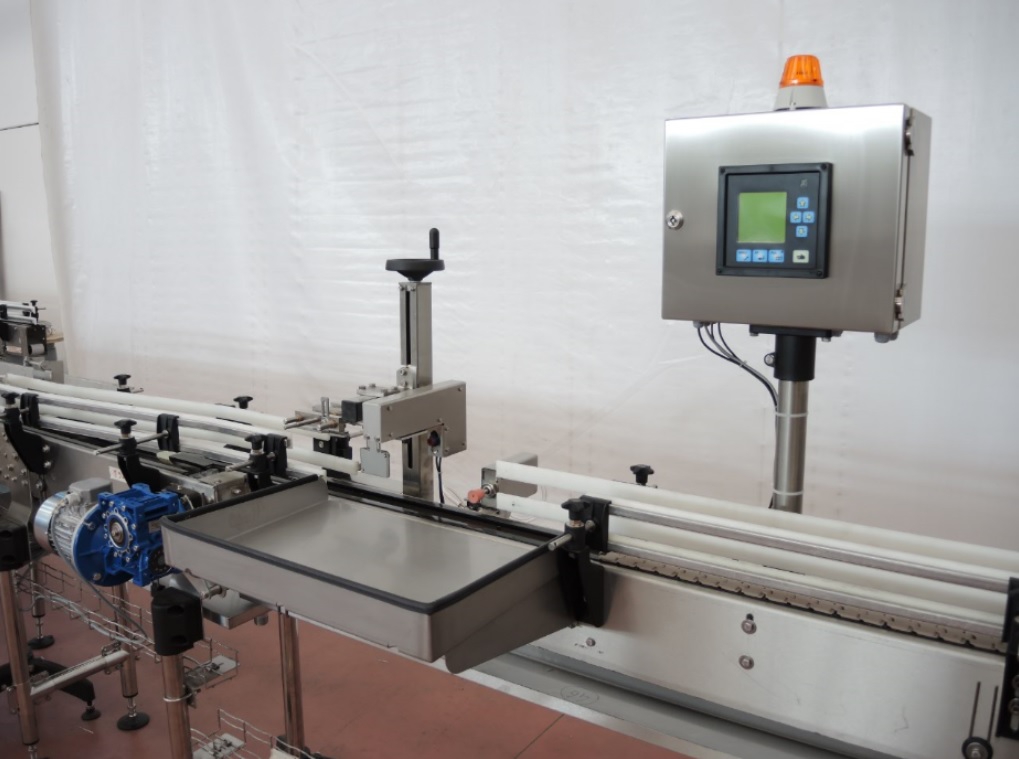

Popis stroje:

Základní stroj se skládá z:

  • Nerezová konstrukce pro sensory, připevnění a pozice nastavitelné
  • Pneumatické vyřazovací zařízení (při nejvyšší rychlosti)
  • Jednotka pro nastavení vzduchu
  • Nerezová plošina pro hromadění vyřazených nádob
  • Řídící panel s programovací klávesnicí, monitorem, nouzovou klávesnicí, visuálními a zvukovými signály, konektorovou deskou a softwarem Unimac-gherri
  • Stroj vybaven kodérem

 Výkon: až do 48.000 nádob/hod., max. rychlost pásu 50 m/min

Funkce:

  • Přítomnost nádoby se zjišťuje pomocí on/off fotoelektrickým senzorem
  • Vzdálenost se čte analogickým distančním čidlem
  • Nádoby jsou vyřazovány ze třech možných důvodů (chyb): nepřítomnost vakua/tlaku nebo redukované hodnoty vakua, chyba v rovnosti (tj. víčko není řádně zašroubováno), víčko chybí.
  • Vadné nádoby jsou vyřazeny po určitém čase, nebo pokud je k dispozici kodér, po zakrytí určité vzdálenosti
  • Sebeučení a uchování v paměti 64 různých produktů, které se mohou rychle opět použít pro další podobné fáze výroby
  • Nucené vyřazení a obecná platnost mohou být provedeny tlačítky
  • Detektor může být použit v linkách s nejrůznějšími rychlostmi.

Výhody:

  • Jednotka se dá celkově programovat na klávesnici
  • Pro jakoukoli výrobu se dá uložit do paměti referenční program
  • Algoritmus zjištění zajistí řádné fungování detekce, aniž by byl ovlivněn různorodostí profilů okrajů víček nebo vzdáleností mezi víčky (které mohou vytvářet nepřerušenou řadu)
  • Systém je vybaven vizuálně akustickým alarmem, který se aktivuje buď po dosažení určitého množství vyřazených kusů a/nebo důvodu vyřazení
  • Funkce zastavení víčkovačky (nebo jiného stroje před či za detektorem vakua) v závislosti na naprogramovaném důvodu vyřazení obalu
  •   Uživatelský panel ve zvoleném jazyce ukazuje výrobní údaje (vyrobené množství, rychlost dopravníku, počet vyřazených kusů apod.)

Fotogalerie

Soubory ke stažení

Technická data

Napětí 230 V – 50/60 Hz
Instalovaný výkon 0,5 kW
Stlačený vzduch 4-6 Bar
Spotřeba vzduchu 0,26 Nl/h při 6 bar
Vnější rozměry (D x Š x V)       1.300 x 700 x 800 mm
Váha 50 Kg

Jedná se o přibližné technické parametry stroje. Přesné hodnoty a konfigurace stroje budou potvrzeny při objednávce.



Aplikace

Detektor umí pracovat s:

  • Víčka v rozsahu od min. Ø 32 mm
  • Nádoby: Ø 28 – 200 mm, výška 30 – 300 mm
